Как строят Белоярскую АЭС: фоторепортаж ко дню энергетика

Ровно через год должен состояться запуск одного из крупнейших энергообъектов на Урале — нового 4-го энергоблока Белоярской АЭС с реактором БН-800. Корреспондент Портала 66.RU регулярно посещает масштабную стройку, и сегодня мы расскажем об основных этапах строительства в уходящем 2012-м году.

Этот год ознаменовался завершением основных строительных работ. Напомним, что строительство 4-го энергоблока БАЭС идет по уникальной технологии — параллельно со строительством, внутри основного здания будущей станции шла сборка реактора в так называемой «чистой зоне».

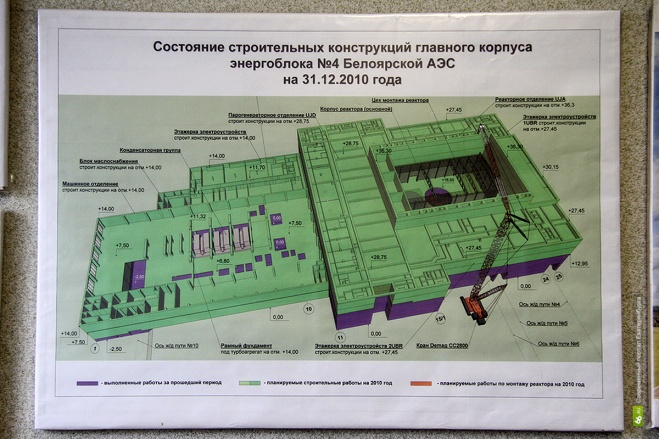

Так схематически выглядела стройка БН-800 два года назад. Слева — машзал энергоблока с турбогенератором. Справа — реакторная часть. Черный ангар справа — та самая «чистая зона» сборки реактора.

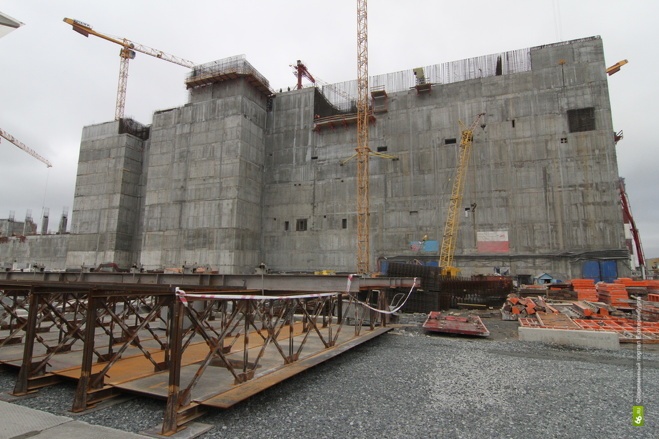

Снаружи в сентябре 2011 года энергоблок выглядел так

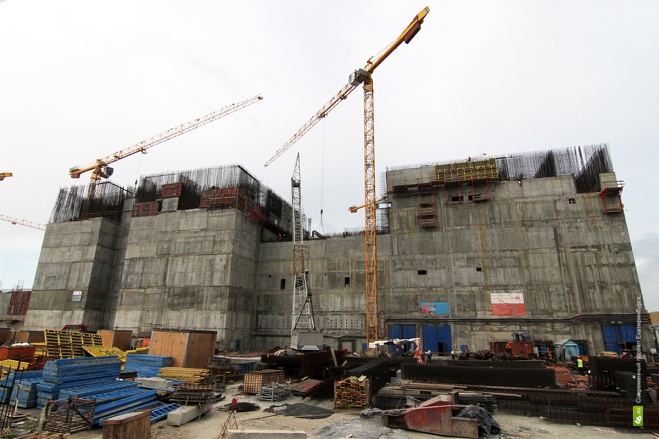

К весне 2012 года реакторное здание существенно выросло

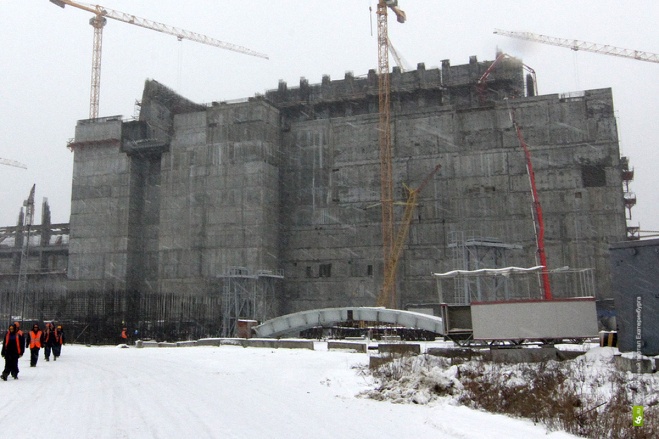

К ноябрю 2012-го главный корпус вырос до отметки 62 метра (финишная отметка по куполу — 73,6 метра). Вверху уже виден внешний корпус над чистой зоной. Внизу белеет металлоконструкция арки будущего перекрытия реакторного зала — поверх нее зальют монолитную крышу, способную выдержать падение небольшого самолета.

Пока вокруг возводятся бетонные стены, внутри временного металлического ангара, «чистой зоны», созданы необходимые условия для сборки реактора в шахте глубиной 16 метров и диаметром около 13 метров. В июне 2012-го года на этом участке завершен важный этап — основной и страховочный корпуса реактора прошли испытания на прочность, плотность и герметичность. Сначала корпус был заполнен под давлением воздухом, затем давление было сброшено, и вместо воздуха в корпус закачали гелий, после чего все сварные швы и корпус реактора были проверены на утечку гелия.

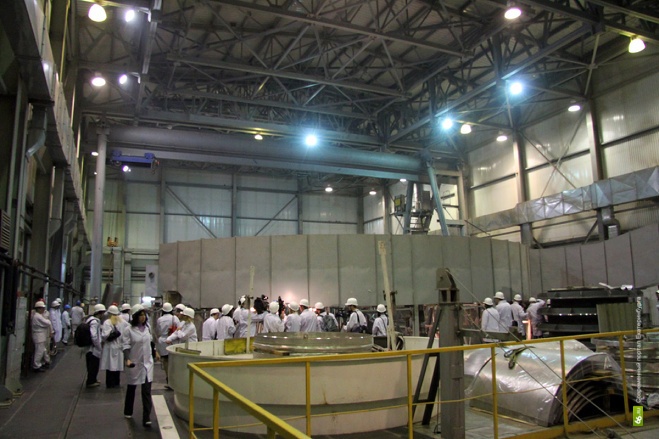

Огромный ангар «чистой зоны». После сборки реактора и завершения строительства главного корпуса ангар будет разобран.


Так выглядел реактор весной 2012

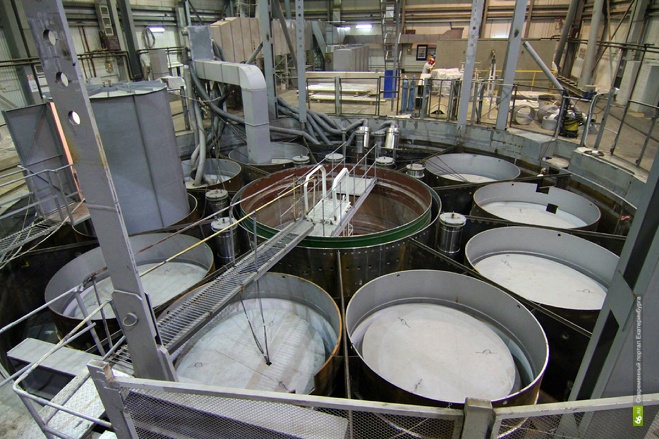

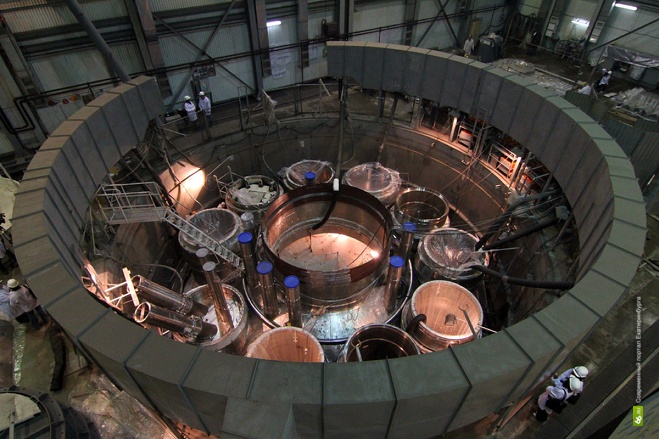

Вид реактора месяц назад


Схема реактора БН-800

 В отличие от реакторов остальных российских АЭС, реактор БН-800 имеет интегральную компоновку, т.е. все оборудование первого контура (насосы, теплообменники) находится внутри одного корпуса. Именно оно и будет установлено в следующем году. Затем первый и второй контуры реактора будут заполнены теплоносителем — жидким натрием. Три дня назад, 19-го декабря, на стройплощадку БАЭС-2 из Франции был доставлен первый контейнер с 18,5 тоннами натрия. Всего в течение ближайшего года для энергоблока № 4 предстоит принять около 2000 тонн этого металла.


 Ничего лишнего не должно остаться в корпусе реактора. Вход в него ограничен. Все работы внутри реактора рабочие проводят в белой форме без пуговиц, чтобы они не оторвались. Используемый инструмент так же выдается при входе под роспись.

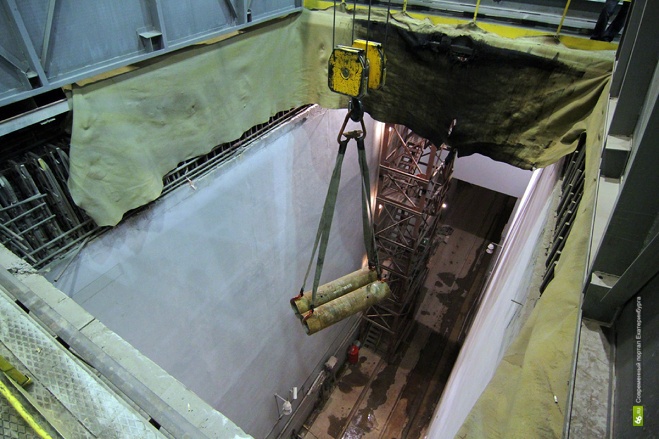

На уровне реакторного зала находится люк в шахту, через которую внутрь главного корпуса станции будет доставляться крупногабаритное оборудование как во время строительства, так и во время ремонтов при эксплуатации. Сейчас же через него убирают лишнее оборудование, уже не нужное в чистой зоне.

Параллельно со строительством главного корпуса станции идет строительство примыкающего к нему машзала, где будет размещен один турбогенератор мощностью 880 МВт. В 2012 на этом объекте завершен ряд сложных и уникальных этапов стрительства. В июне был выполнен монтаж немецких виброизоляторов под связку «турбина-генератор». А 16-го и 17-го октября успешно прошла непрерывная 30-часовая заливка почти 1200 тонн бетона фундаментной плиты под турбогенератор.


Состояние машинного зала в мае 2012


Машинный зал в ноябре 2012

Рядом с главным корпусом растут еще несколько зданий, основное из которых спецкорпус. Его хранилища предусмотрены для переработки и временного хранения твердых и отвержденных жидких радиоактивных отходов различной степени активности.


Спецкорпус в сентябре 2011

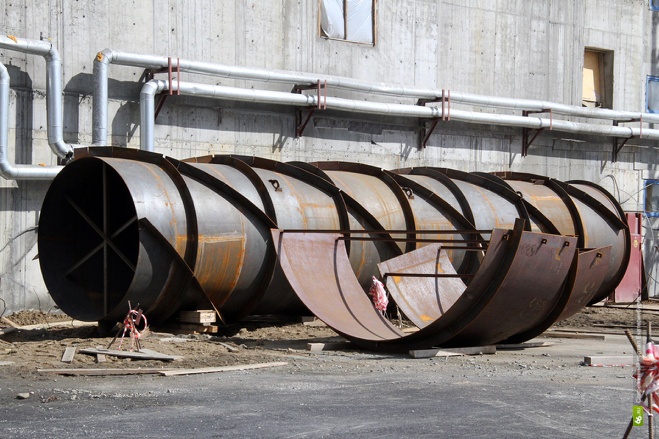

Труба спецкорпуса возле здания весной 2012-го. В июне она была установлена.

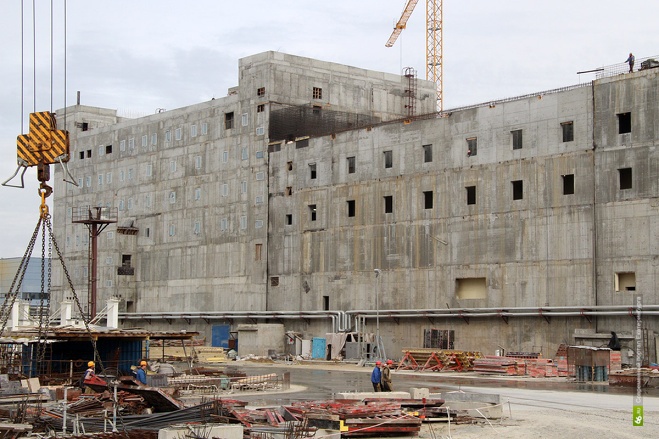

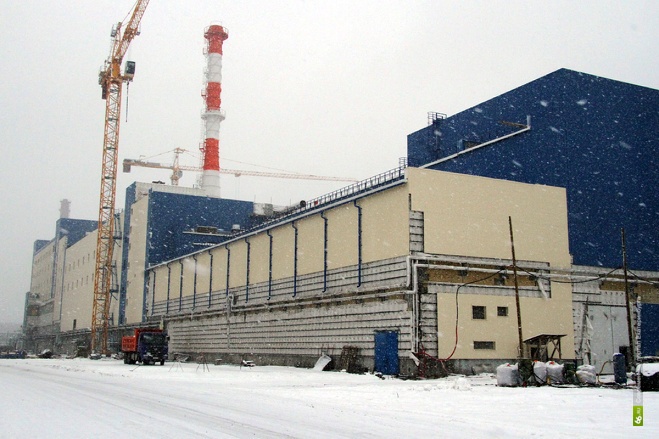

Спецкорпус в ноябре 2012. Завершается внешняя отделка. Труба уже на месте.

Строительные работы на 4-м энергоблоке БАЭС практически завершены, позади укладка почти полумиллиона кубометров железобетона, еще осталось уложить всего около 15 тысяч кубов. Но самое сложное впереди. В новом 2013 году будет вестись монтаж оборудования и пуско-наладочные работы. Впереди и доставка 2000 тонн натрия и завоз ядерного топлива. На конец 2013 года намечен физический пуск реактора БН-800. Первую электроэнергию в сеть свердловской энергосистемы БН-800 должен выдать в начале 2014 года.

Поздравляем энергетиков Урала и желаем им удачи в следующем году!

Дмитрий Горчаков, www.66.ru
