На НЗХК прошли приемочные испытания новой конструкции ТВС-2М

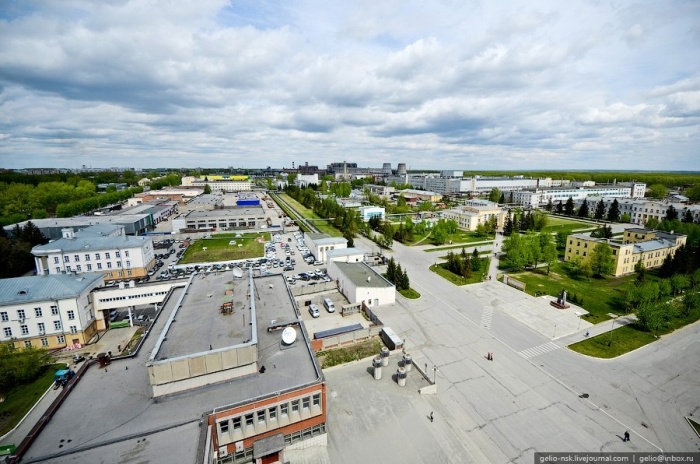

На Новосибирском заводе химконцентратов  прошли приемочные испытания новой конструкции ТВС-2М, в которой внедрены два новых типа перемешивающих решеток – «Вихрь» и «Прогонка».

С 2019 года Росэнергоатом и Балаковская АЭС планируют перевести четвёртый блок в опытно-промышленную эксплуатацию на мощности 107-110%. Необходимо, чтобы к  этому времени вся активная зона была загружена ТВС с перемешивающими решетками и  проведены все  эксперименты в обоснование повышения мощности. При положительном результате испытаний внедрение ТВС с перемешивающими решетками даст атомной станции значительный экономический эффект в части выработки большего количества электроэнергии за счет повышения мощности. На данный момент НЗХК начинает выпуск первой партии подпитки для четвертого блока  Балаковской АЭС.

А теперь о самих перемешивающих решётках. Во всём мире используются перемешивающие решетки с лопатками. Решётки «Вихрь» и «Прогонка» сотовые, образованы сваркой специально сформированных ячеек. Решетки привариваются только к направляющим каналам. С твэлами не контактируют, поэтому фреттинг-износ в этих местах исключён. Их гидравлическое сопротивление одинаково при прямом и обратном обтекании теплоносителем.

Две перемешивающие решётки «Прогонка» перегоняют поток из одного ряда в другой в той области, где ещё нет паровой фазы, где практически однофазный поток с целью усреднения температуры по сечению ТВС. А ближе к выходу, где появляется двухфазный поток, установлены две решётки типа «Вихрь». ПР «Вихрь» очень хорошо работает именно в двухфазном потоке, срывая паровую плёнку и восстанавливая теплоотдачу с поверхности твэлов и тем самым исключая их перегрев.
